多楔带
- 适用于户外传动设备、输送设备、医疗器材、电动工具、家用电器和运动器材。
简介
●产品材质： 多楔带系列产品，引进国外先进技术和生产设备，产品的主要原材料（如骨架材料、橡胶等）均从国外领先的专业生产公司定点采购进口。
●市场应用： 多楔带通过摩擦来传输动力，非常适应于带轮直径小的传动, 如洗衣机、干衣机、健身器材、园林机械等。
●产品特点： 多楔带兼有V带和平带二者的优点，既有平带的柔软、强韧的特点，又有V带紧凑、高效等优点。

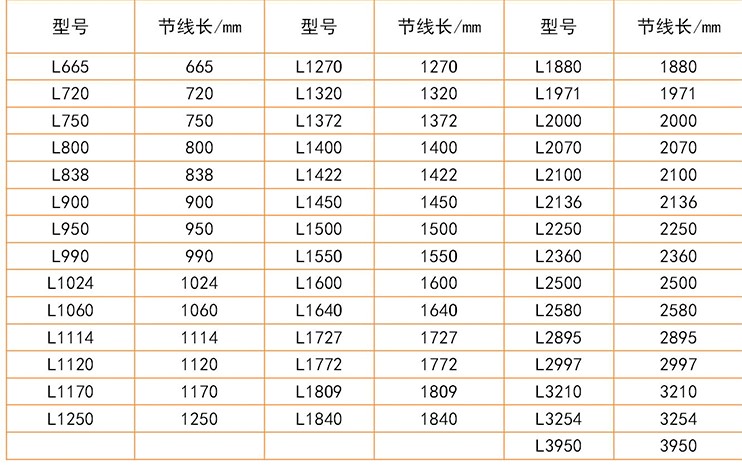

L型多楔带

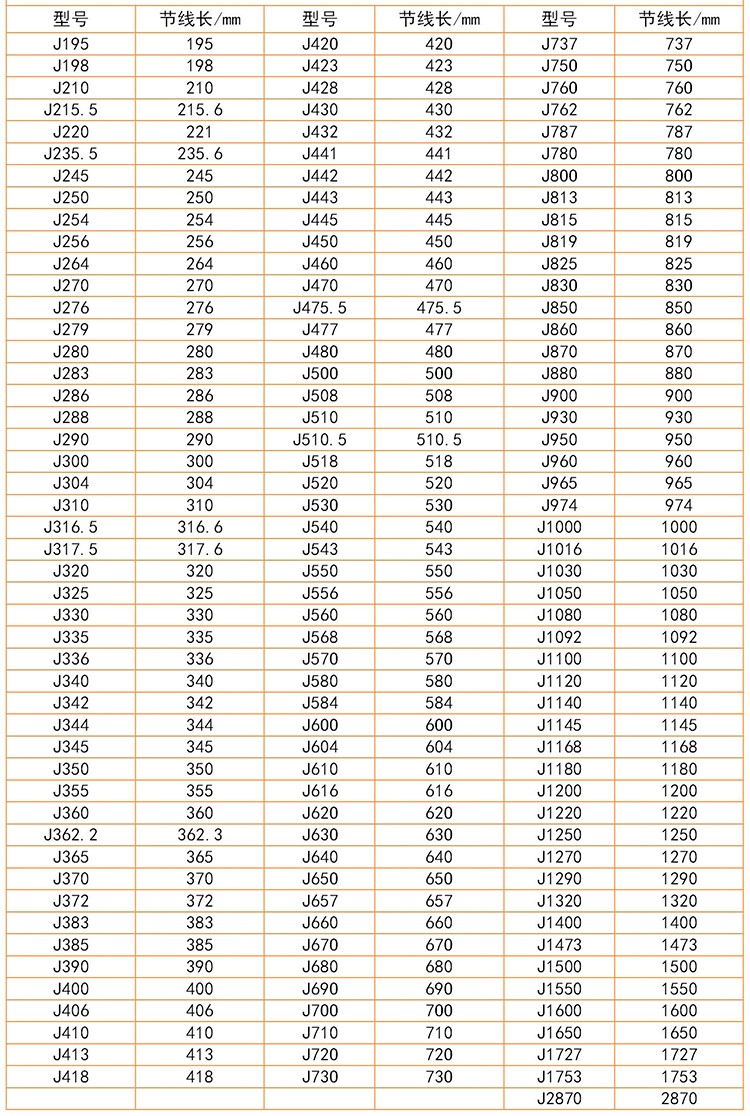

J型多楔带
多楔带截面尺寸
|
型 号
|
PH
|
PJ
|
PK
|
PL
|
PM
|
|
楔距pb
|
1.6
|
2.34
|
3.56
|
4.7
|
9.4
|
|
楔角α，±1º
|
40
|
40
|
40
|
40
|
40
|
|
楔高h
|
1.3±0.1
|
1.8±0.2
|
2.8±0.3
|
3.8±0.3
|
9.4±0.4
|
|
楔顶园弧半径rb，最小值
|
0.3
|
0.4
|
0.5
|
0.4
|
0.75
|
|
槽底园弧半径rt，最大值
|
0.15
|
0.2
|
0.25
|
0.4
|
0.75
|
|
带高H，近似值
|
3
|
4
|
6
|
10
|
17
|
|
注1：楔距与带高仅为参考尺寸，楔距累积误差是一个重要参数，受带的工作张力和抗拉体弹性模量的影响。
|
|||||
多楔带物理机械性能
|
项目 |
PH |
PJ |
PK |
PL |
PM |
|
全厚度拉伸强度
N/楔
≥ |
220 |
350 |
800 |
1400 |
2600 |
|
参考率伸长率
% ＜ |
6 |
6 |
6 |
6 |
6 |
