梯形齿橡胶同步带

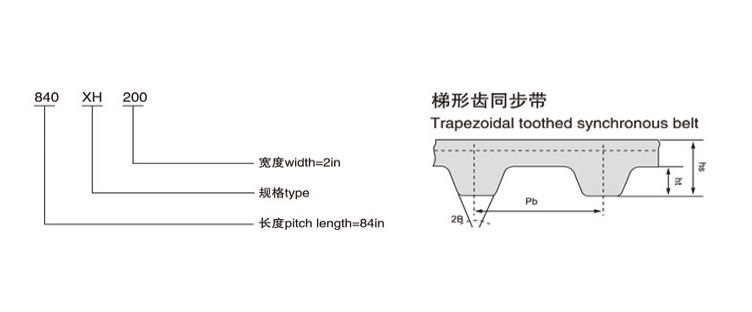

- 齿型：
- 节距pb：
- 齿高ht：
- 带厚 hs：
- 角度 2B°：
- MXL,XXL,XL,L,H,XH,XXH,T2.5,T5,T10,T20
- 2.032~31.75
- 0.51~9.53
- 1.22~15.7
- 40~50
简介
●产品材质： 氯丁橡胶梯形齿同步带以进口氯丁橡胶，玻璃纤维线绳，尼龙弹性布为主体。
●市场应用： 广泛应用于机械传动领域，如办公设备，机械工具，缝纫机，自动售货机，木工和造纸等领域。
●产品特点：
玻璃纤维线绳提供皮带高强度，优良柔韧性和高抗拉伸性；氯丁橡胶有效保护其不受污垢、油脂、以及潮湿环境的影响；抗磨损的尼龙包布齿面，更好的保护齿节，延长服务寿命；免润滑且无需再次张紧，降低维护成本。
|
型号
|
节距
|
齿形角2β
|
齿高ht
|
带总高H(mm)
|
节顶距δ
|
齿根厚S
|
齿根圆角
Rt
|
齿顶圆角
Ra
|
|
|
|
mm
|
°
|
mm
|
单齿
|
双面
|
mm
|
mm
|
mm
|
mm
|
|
2m
|
6.28
|
40
|
1.2
|
2.20
|
3.4
|
0.50
|
2.87
|
0.20
|
0.20
|
|
3m
|
9.42
|
40
|
1.8
|
3.30
|
5.1
|
0.75
|
4.31
|
0.30
|
0.30
|
|
4m
|
12.57
|
40
|
2.4
|
4.40
|
6.8
|
1.00
|
5.75
|
0.40
|
0.40
|
|
5m
|
15.71
|
40
|
3.0
|
5.50
|
8.5
|
1.25
|
7.18
|
0.50
|
0.50
|
|
7m
|
21.99
|
40
|
4.2
|
7.70
|
11.9
|
1.75
|
10.06
|
0.70
|
0.70
|
|
MXL
|
2.032
|
40
|
0.51
|
1.14
|
1.53
|
0.254
|
1.14
|
0.13
|
0.13
|
|
XXL
|
3.175
|
50
|
0.76
|
1.52
|
2.03
|
0.254
|
1.73
|
0.20
|
0.30
|
|
XL
|
5.080
|
50
|
1.27
|
2.3
|
3.05
|
0.254
|
2.57
|
0.38
|
0.38
|
|
L
|
9.525
|
40
|
1.91
|
3.6
|
4.58
|
0.381
|
4.65
|
0.51
|
0.51
|
|
H
|
12.70
|
40
|
2.29
|
4.3
|
5.95
|
0.686
|
6.12
|
1.02
|
1.02
|
|
XH
|
22.225
|
40
|
6.35
|
11.2
|
15.49
|
1.397
|
12.57
|
1.57
|
1.19
|
|
XXH
|
31.75
|
40
|
9.53
|
15.70
|
22.11
|
1.524
|
19.05
|
2.29
|
1.52
|
|
T5
|
5.0
|
40
|
1.2±0.05
|
2.±0.15
|
3.4
|
0.5
|
2.65±0.05
|
0.4
|
0.4
|
|
T10
|
10.0
|
40
|
2.5±0.1
|
4.±0.3
|
7.0
|
1
|
5.3±0.1
|
0.6
|
0.6
|
|
T20
|
20.0
|
40
|
5.0±0.15
|
8±0.46
|
13.0
|
1.5
|
10.15±0.15
|
0.8
|
0.8
|
技术参数
|
项目
|
型号指标
|
||||||
|
|
MXL
|
XXL
|
XL、 T5
1.5m、2m
|
L、 2.5m
3m
|
H、
T10
4m、 5m
|
XH、T20
7m
|
XXH
|
|
拉伸强度 N/mm≥
|
50
|
80
|
95
|
140
|
300
|
400
|
480
|
|
参考力 N/mm
|
38
|
60
|
71
|
105
|
225
|
300
|
360
|
|
参考力伸长率 %≤
|
3
|
||||||
|
带背硬度 (邵尔A型)
|
75±5
|
||||||
|
包布粘合强度 N/mm ≥
|
—
|
—
|
5
|
6.5
|
8
|
10
|
12
|
|
芯绳粘合强度N≥
|
—
|
—
|
200
|
380
|
600
|
800
|
1500
|
|
齿体剪切强度 N/mm ≥
|
—
|
—
|
50
|
60
|
70
|
75
|
90
|
