圆弧齿橡胶同步带
- 具有极为广泛的应用范围，从高精度定位设备到重型工程机械，如办工设备、电动工具、食品加工、纺织机械、印刷机械、输送设备、农机、木工、造纸、机器人等。
简介
产品特点
1. 圆弧齿型皮带比梯形齿皮带提供更高的传动功率。
2. 玻璃纤维线绳芯确保皮带具有高强度，良好的柔韧性和高抗拉伸性。
3. 氯丁橡胶有效保护其不受污垢、油脂、以及潮湿环境的影响。
4. 抗耐磨尼龙层，更好的保护齿部，延长使用寿命。

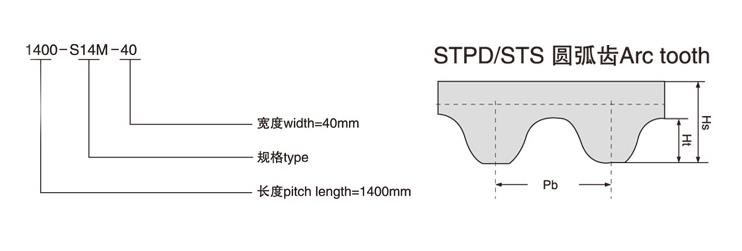

5. STD半圆弧形结构比传统圆弧齿提供更高的扭力及使用寿命。

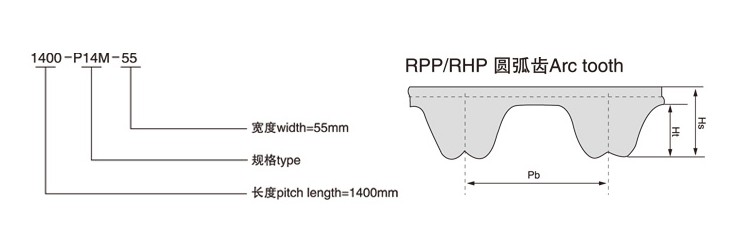

6. RPP圆弧齿皮带特别的凹峰结构，为要求低噪声环境用户提供更多的选择。
|

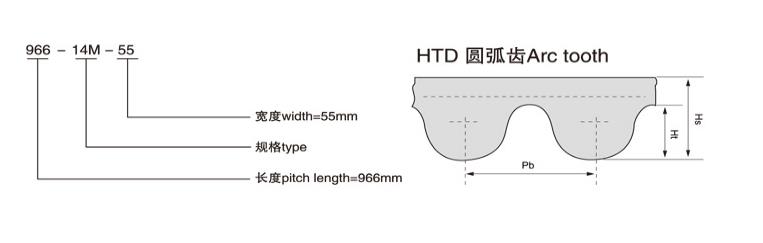

型 号
|
3M
|
5M
|
8M
|
14M
|
20M
|
|
双面同步带带高 hd
|
3.20
|
5.30
|
8.20
|
14.90
|
21.20
|
|
单面同步带带高 hs
|
2.40
|
3.80
|
6.00
|
10.00
|
13.20
|
|
齿 高 ht
|
1.22
|
2.06
|
3.38
|
6.02
|
8.40
|
|
节 距 Pb
|
3.00
|
5.00
|
8.00
|
14.00
|
20.00
|
|
齿顶角半径
ra
|
0.87
|
1.49
|
2.46
|
4.50
|
6.50
|
|
齿根圆角半径 ｒr
|
0.24～0.30
|
0.40～0.44
|
0.64～0.76
|
1.20～1.35
|
1.77～2.01
|
|
齿 根 宽 S
|
1.78
|
3.05
|
5.15
|
9.40
|
14.00
|
|
齿形角2β≈
|
14°
|
14°
|
14°
|
14°
|
14°
|
|
节 顶 距 δ
|
0.381
|
0.572
|
0.686
|
1.397
|
2.160
|
技术参数
|
项
目
|
曲线齿同步带
|
||||||||
|
S2M
|
3M
S3M R3M
|
S4.5M
|
5M
|
S5M
R5M
|
8M、S8M
R8M
|
14M、S14M
R14M
|
20M
R20M
|
||
|
拉伸强度a N/mm
≥
|
80
|
95
|
160
|
170
|
180
|
340
|
420
|
550
|
|
|
参考力
伸长率
|
参考力N/mm
|
60
|
72
|
120
|
128
|
135
|
255
|
322
|
440
|
|
伸长率％ ≤
|
3
|
||||||||
|
带背硬度 邵尔A型 (SHA°)
|
75±5
|
||||||||
|
齿体剪切强度 N/mm
≥
|
—
|
—
|
45
|
50
|
50
|
60
|
80
|
100
|
|
|
芯绳粘合强度 N
≥
|
—
|
—
|
340
|
400
|
400
|
700
|
1200
|
1600
|
|
|
包布粘合强度 N/mm
≥
|
—
|
—
|
5
|
6
|
6
|
10
|
12
|
15
|
|
